Военное металлическое герметичное реле DPDT JZC-1M 27В

Обзор продукта

JZC-1M RG4.553.029 представляет собой герметичное металлическое пломбировочное реле военного класса, разработанное в качестве прямой функциональной замены устаревших российских реле (например, серии RG4.553.029). Это военное металлическое реле имеет конфигурацию контактов DPDT (2 формы C) , 8-контактный металлический корпус и катушку постоянного тока 27 В (совместимую с авиационными системами 28 В). Благодаря сверхнизкому энергопотреблению катушки (0,3–0,43 Вт), быстрому времени срабатывания/восстановления (<4 мс) и высокой диэлектрической прочности (500 В среднеквадратичного значения) JZC-1M идеально подходит для управления полетом, распределения энергии дронов, авионики, радаров и систем управления двигателем. Его герметичная конструкция из стекла и металла гарантирует утечку ≤10⁻³ Па·см³/с, защищая внутренние контакты от влаги, паров топлива и перепадов давления по высоте. Являясь основным продуктом в линейке военных реле YM, в которую входят поляризованные реле , реле с блокировкой , реле для печатных плат , автомобильные реле и промышленные силовые реле , JZC-1M обеспечивает бескомпромиссную надежность для модернизации устаревших систем и новых оборонных программ.

Технические характеристики

Параметры катушки (27 В постоянного тока)

• Потребляемая мощность катушки: (0,3–0,43) Вт – сверхнизкая для военного реле DPDT.
• Номинальное напряжение катушки: 27 В постоянного тока (совместимо с авиационными системами 28 В)
• Напряжение срабатывания (макс.): 75 % от номинального.
• Падение напряжения (мин): 10% от номинального
• Сопротивление катушки (при 25°C): прибл. 1700–2400 Ом

Рейтинги контактов (DPDT – 2, форма C)

• Максимальный ток переключения (резистивный): 1 А при 28 В постоянного тока (эталонные условия испытаний)
• Коммутационная способность низкого уровня: (10–50) мкА, (10–50) мВ – 1 × 10⁵ операций, идеально подходит для сухих цепей.
• Начальное сопротивление контакта: ≤50 мОм; после испытания на срок службы ≤200 мОм

Сроки и изоляция

• Время действия (срабатывание): ≤4 мс (типичное значение ≤3 мс)
• Время выпуска: ≤4 мс
• Диэлектрическая прочность (нормальная атмосфера): 500 В (среднеквадратичное значение), 50 Гц между контактами и корпусом; под низким давлением: 250 Вr.ms
• Сопротивление изоляции (нормальная атмосфера): >500 МОм при 500 В постоянного тока; после испытания на долговечность высокого уровня: >50 МОм

Механические и экологические (военный уровень)

• Вес: <3 г – легкий для использования в воздухе.
• Герметизация (скорость утечки): ≤10⁻³ Па·см³/с (герметичное уплотнение стекло-металл)
• Диапазон рабочих температур: от -65°C до +125°C.
• Удары и вибрация: выдерживает нагрузку 50 г, полусинусоидальную длительность 6 мс; 10‑2000 Гц, случайная вибрация 20 g согласно MIL‑STD‑810
• Форма клеммы: 8-контактный металлический корпус (позолоченный) – соответствует конструкции реле в России.

Все параметры проверены при температуре окружающей среды 25°C. JZC‑1M соответствует требованиям MIL‑PRF‑39016 и полностью взаимозаменяем с RG4.553.029 и эквивалентными российскими реле.

Изображения и визуальные эффекты продукта

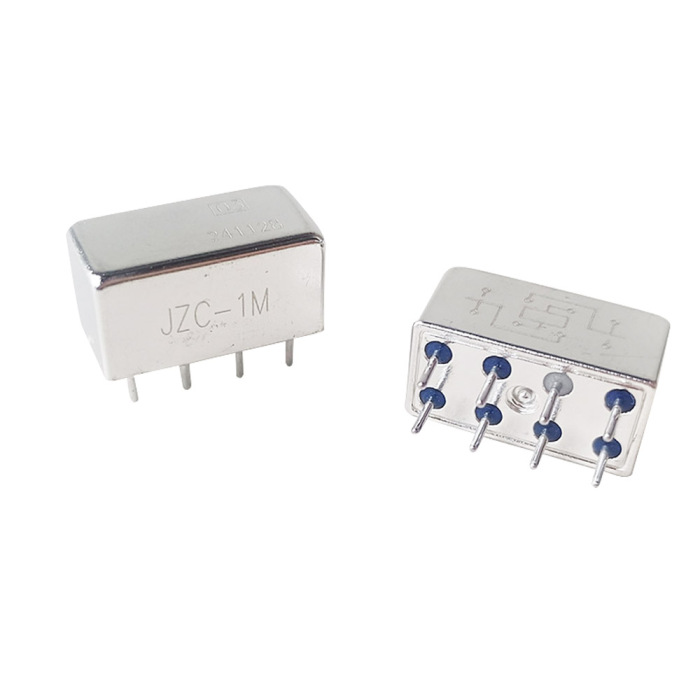

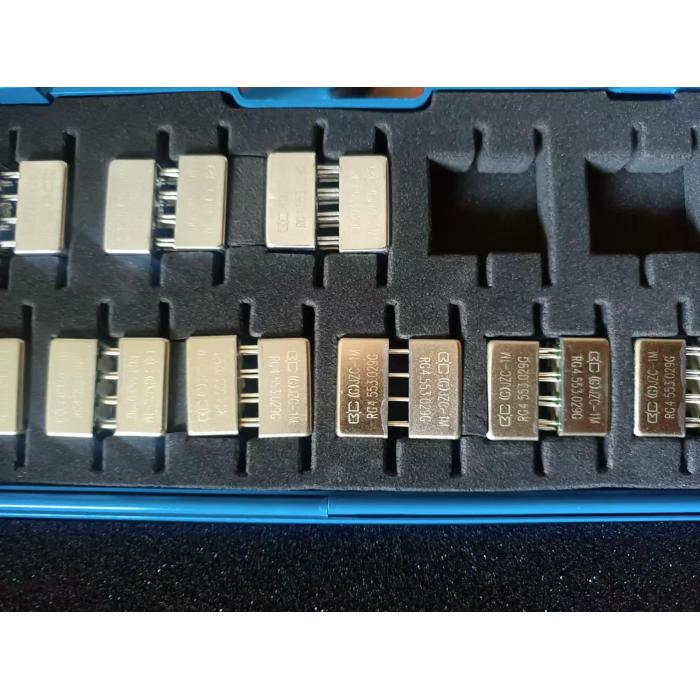

Вверху: реле JZC-1M – внешний вид, упаковка, спецификация, контурный чертеж и кривые рабочих характеристик. Свяжитесь с YM для получения полной спецификации и отчетов о квалификации.

Основные характеристики и преимущества – Прямая замена реле в России

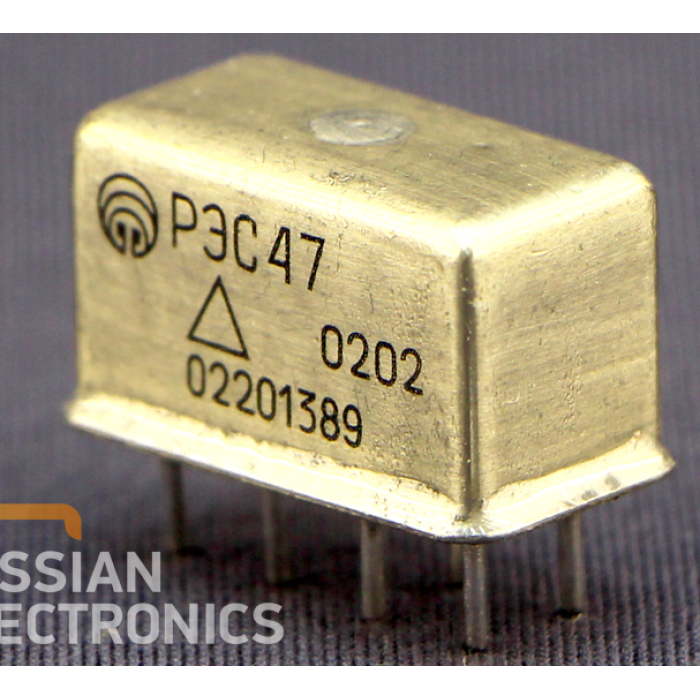

• Точная замена RG4.553.029: та же распиновка, монтажные размеры и электрические характеристики – для устаревшего российского оборудования не требуется перепроектирования.
• Герметичное металлическое уплотнение (≤10⁻³ Па·см³/с): Уплотнение стекло-металл защищает от влаги, солевых брызг, паров топлива и перепадов высоты – обеспечивает надежную работу в негерметичных отсеках самолетов и отсеках дронов.
• Сверхнизкая мощность катушки (0,3–0,43 Вт): снижает выделение тепла и нагрузку на источник питания — идеально подходит для авионики с батарейным питанием и дронов с длительным сроком службы.
• Быстрое переключение (<4 мс) и высокая изоляция: диэлектрическая прочность 500 В (среднеквадратичное значение) и изоляция > 500 МОм предотвращают перекрестные помехи в средах со смешанными сигналами.
• Широкая устойчивость к температурам и вибрациям: от -65°C до +125°C и вибрация до 20 g соответствуют требованиям RTCA/DO‑160 и MIL‑STD‑810 — подходят для истребителей, дронов, вертолетов и наземных транспортных средств.
• Превосходное переключение сигнала низкого уровня: позолоченные контакты надежно переключаются на ток 10 мкА / 10 мВ — идеальное решение для мультиплексирования датчиков, ввода-вывода авионики и миссионерских компьютеров.

Инженерное преимущество YM: JZC‑1M использует передовую технологию магнитных цепей из наших семейств фиксирующих реле и поляризованных реле , обеспечивая постоянную контактную силу и минимальный отскок. Как настоящее военное металлическое реле , оно превосходит устаревшие российские реле по герметичности и долговечности контактов. Для полной интеграции системы YM также предлагает авиационный микропереключатель , авиационный кулисный переключатель и разъем для военной авиации — универсальное решение для модернизации обороны.

Как использовать JZC-1M (замена реле в России) – шаг за шагом

1. Проверьте совместимость распиновки: сравните схему распиновки JZC‑1M с имеющейся у вас розеткой RG4.553.029 — они идентичны (DPDT, 8-контактное металлическое основание).
2. Удалите старое реле: Отпаяйте или отсоедините существующее российское реле от печатной платы или розетки. Очистите колодки/гнездо изопропиловым спиртом.
3. Установите JZC‑1M: вставьте новое реле в гнездо или отверстия на печатной плате. Убедитесь в правильной ориентации (индикатор контакта 1).
4. Припой (при монтаже на печатную плату): используйте припой с канифольным стержнем 60/40, температура утюга ≤260°C, продолжительность пайки ≤5 секунд на контакт. Избегайте попадания флюса.
5. Привод катушки: Подайте +27 В постоянного тока на контакты катушки (соблюдайте полярность). Реле сработает, когда напряжение превысит 20,25 В (75 % от номинального).
6. Функциональная проверка: подайте питание на катушку и измерьте контактное сопротивление на каждом полюсе (должно быть ≤50 мОм). Отключите питание и проверьте изоляцию >10 МОм между открытыми контактами.

Совет для профессионалов по логистике: YM предоставляет полный пакет технических данных, включая код CAGE, поддержку присвоения NSN и полную отслеживаемость, что упрощает военные закупки и техническое обслуживание.

Сценарии применения и ключевые преимущества для покупателя

Типичные военные и аэрокосмические применения

• Модернизация устаревших самолетов: замена устаревших российских реле РГ4.553.029 в самолетах серий МиГ, Су, Ил – повышение надежности без замены проводки.
• Распределение энергии дрона и управление полетом: системы изоляции аккумуляторов, переключения полезной нагрузки и прекращения полета – легкие и герметичные.
• Радарные и коммуникационные убежища: маршрутизация сигналов и коммутация питания в развертываемых в полевых условиях системах – устойчивы к влажности и пыли.
• Ракетные и вооруженные системы: конфигурация DPDT позволяет использовать резервные схемы взведения и переключение сигналов наведения.
• Промышленный контроль и железная дорога: Полная замена российских реле в промышленном оборудовании Европы и Азии – долгосрочная доступность.

Прямая выгода для международных покупателей (производителей оборонного оборудования, MRO, системных интеграторов)

• Устранение устаревания: прямая замена RG4.553.029 – обеспечивает непрерывную работу устаревших платформ без переаттестации.
• Снижение стоимости жизненного цикла: герметичное уплотнение и низкая мощность катушки сокращают количество сбоев в поле и энергопотребление, что снижает общую стоимость владения.
• Упрощенная логистика: одно реле заменяет несколько российских вариантов реле – сокращает запас запасных частей.
• Глобальное соответствие: изготовлено по стандарту AS9100D, соответствует требованиям RoHS/REACH, с данными испытаний MIL‑PRF‑39016 — принято НАТО и союзными силами.

Для крупномасштабной модернизации YM предлагает предварительно сертифицированные комплекты, включающие реле, розетки и монтажное оборудование. Технические образцы доступны для квалификационных испытаний.

Сертификаты и соответствие

• MIL-PRF-39016 (герметичный, сигнальное реле) – имеются квалификационные данные.
• RTCA/DO-160G (условия окружающей среды для бортового оборудования): проверено на температуру/высоту, вибрацию, влажность и солевой туман.
• MIL-STD-810G (окружающие условия – удары, вибрация, экстремальные температуры).
• Производство сертифицировано по стандартам ISO 9001:2015 и AS9100D (управление качеством в аэрокосмической отрасли).
• Соответствие RoHS 2011/65/EU и REACH (EC 1907/2006) – полная декларация материала.
• Герметичность: 100% проверено на соответствие MIL-STD-883, метод 1014 – скорость утечки ≤10⁻³ Па·см³/с.

Каждая производственная партия проходит 100% проверку на сопротивление катушки, напряжение срабатывания/выпадания, контактное сопротивление (каждый полюс), диэлектрическую прочность и сопротивление изоляции. Образцы реле проходят разрушающий физический анализ (DPA) в соответствии с MIL‑STD‑1580. Сертификаты соответствия (CoC) и данные испытаний предоставляются с каждой поставкой.

Параметры настройки

YM поддерживает адаптированные варианты JZC-1M для конкретных военных, аэрокосмических и промышленных программ. Объемные заказы могут включать в себя:

• Напряжение катушки: 12 В, 24 В, 28 В, 48 В постоянного тока — настроено в соответствии с шинами питания платформы.
• Материал контактов: накладка из золота (стандартно для низкого уровня), оксид серебра и кадмия (мощность 1 А) или родий (сверхнизкий уровень).
• Тип и отделка клемм: крючок под пайку, прямой DIP или поверхностный монтаж; покрытие золотом или оловом.
• Уровень проверки: коммерческий (стандартный), высоконадежный (100 % выгорание, циклическое изменение температуры) или космический уровень (DPA, радиационные испытания).
• Маркировка: лазерная гравировка номера детали заказчика, кода даты или клейма проверки.

Наша команда инженеров обеспечивает поддержку приложений, включая кривые термического снижения номинальных характеристик, рекомендации по схемам драйверов и модели SPICE. Действует минимальное количество заказа для нестандартных вариантов — свяжитесь с YM и сообщите о своих требованиях.

Производственный процесс и обеспечение качества (сертификат AS9100D)

Линия по производству военных реле YM использует полностью отслеживаемый процесс с нулевым дефектом, разработанный для удовлетворения самых строгих требований аэрокосмических и оборонных программ.

• Контроль сырья: 100% проверка магнитных сплавов, контактных проводов, стеклянных заготовок и металлических банок – все от утвержденных поставщиков аэрокосмической отрасли с сертификатом COC и отслеживанием партий.
• Намотка и герметизация катушки: Прецизионная намотка с автоматическим контролем натяжения; вакуумная герметизация с использованием эпоксидной смолы с низким выделением газов.
• Сборка контактов в чистом помещении класса 100: Выравнивание контактов DPDT под 40-кратным микроскопом; динамическое силовое испытание для обеспечения начального сопротивления ≤50 мОм.
• Герметизация и обнаружение утечек: Контактная сварка в атмосфере сухого азота; 100% гелиевый масс-спектрометрический тест на герметичность (чувствительность 10⁻⁹ Па·см³/с).
• Экологическая проверка (100 % для партий высокого разрешения): термический удар (от -65°C до +125 °C, 10 циклов), постоянное ускорение (10 000 g) и пригорание (168 часов при 125 °C при периодической работе).
• Заключительное электрическое испытание: Автоматизированная испытательная система (ATS) измеряет все параметры в соответствии с MIL-PRF-39016.
• Разрушающий физический анализ (DPA): одна единица на партию, сечение которой соответствует MIL-STD-1580.

Имея многолетний опыт в производстве реле с металлическим уплотнением и сигнальных реле для печатных плат , компания YM поставляла реле крупным оборонным подрядчикам и предприятиям аэрокосмической отрасли. JZC-1M превосходит по надежности оригинальные российские реле, обеспечивая долгосрочную поддержку устаревших и новых систем защиты.
