Разъем JY27467T11B98SN 6P военной авиации:
Компактное 6-контактное решение высокой надежности
Обзор продукта

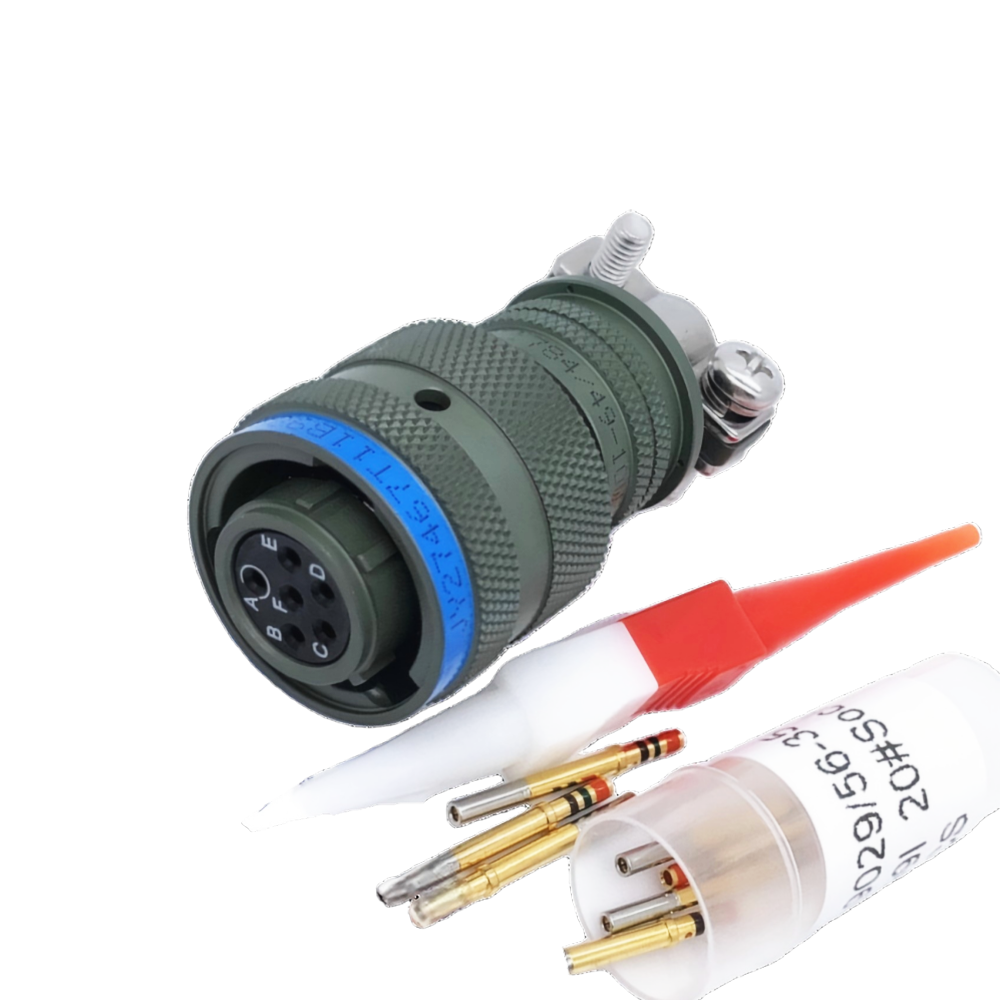

Разъем для военной авиации JY27467T11B98SN 6P — это прецизионное 6-контактное межсетевое решение, предназначенное для требовательных военных и аэрокосмических приложений, где оптимизация пространства и надежность одинаково важны. Этот разъем представляет собой настоящий авиационный разъем военного уровня в компактной 6-контактной конфигурации, обеспечивая сбалансированное решение между простотой авиационного 2-контактного разъема и сложностью разъемов с большим количеством контактов. Разработанный как надежный военный разъем для использования в авиации , он обеспечивает надежное многоцепное соединение для систем, требующих умеренное количество контактов, сохраняя при этом строгие стандарты производительности, необходимые для критически важных военных приложений.
Особенности и преимущества продукта
Разъем JY27467T11B98SN 6P обеспечивает оптимальную производительность благодаря специализированному 6-контактному дизайну и прочной конструкции:
- Оптимизированная 6-контактная конфигурация: обеспечивает идеальный баланс между потребностями в подключении и эффективностью использования пространства, подходит для приложений, требующих нескольких цепей без сложных разъемов с более высоким содержанием контактов, таких как 7-контактные авиационные разъемы или 8-контактные системы военных разъемов .
- Компактная, но надежная конструкция: разработана для установки в ограниченном пространстве, сохраняя при этом структурную целостность и долговечность, необходимые для суровых условий военной авиации.
- Превосходная защита от воздействия окружающей среды: используется передовая многоступенчатая технология уплотнения, которая обеспечивает исключительную защиту от влаги, пыли, песка и жидкостей, сохраняя рабочие характеристики при различном атмосферном давлении.
- Высокопроизводительная контактная система: включает шесть прецизионных клемм авиационного класса с оптимизированным покрытием, обеспечивающим сверхнизкое контактное сопротивление и надежную электрическую работу в течение 100 000 циклов соединения.
- Надежный соединительный механизм серии B: используется проверенная система соединения, предназначенная для надежных, виброустойчивых соединений с принудительной фиксацией, обеспечивающая надежную работу в условиях высоких напряжений.
- Отличные электрические характеристики: Обеспечивает высокую диэлектрическую прочность и сопротивление изоляции, обеспечивая целостность сигнала и предотвращая утечку тока в системах электрических разъемов аэрокосмической отрасли , значительно превосходя вилки для авиации общего назначения .
Этот 6-контактный разъем представляет собой настоящую вилку военного типа авиационного типа , изготовленную в строгом соответствии со строгими правилами контроля качества армейской авиации и точными спецификациями военного разъема .
Технические характеристики
Производительность JY27467T11B98SN 6P определяется строгими инженерными параметрами:
- Конфигурация: 6-контактный (6P) разъем для военной авиации.
- Потребляемая мощность катушки: рабочий диапазон от 0,3 до 0,43 Вт.
- Контактные характеристики и долговечность:
- Стандартная номинальная нагрузка: 1 Ампер при 28 В постоянного тока на контакт, минимум 100 000 циклов.
- Возможность передачи сигналов низкого уровня: Совместимость с сигналами (10–50) мкА и (10–50) мВ на контакт в течение 100 000 циклов.
- Контактное сопротивление:
- Начальный максимум: ≤ 50 миллиОм на контакт.
- Максимальное испытание на долговечность: ≤ 200 миллиОм на контакт.
- Параметры динамического отклика:
- Время действия: ≤ 4 миллисекунд.
- Время выпуска: ≤ 4 миллисекунды.
- Ширина импульса срабатывания: регулируется от 10 до 50 миллисекунд.
- Диэлектрическое выдерживаемое напряжение:
- Стандартные условия давления: 500 В (среднеквадратичное значение) , 50 Гц.
- Условия низкого давления: 250 В (среднеквадратичное значение) , 50 Гц.
- Сопротивление изоляции:
- Начальное: > 500 МОм между контактами.
- После воздействия окружающей среды: > 50 МОм между контактами.
- Вес: < 3 грамм (полный разъем в сборе).
- Герметичность: Максимальная скорость утечки ≤ 1 x 10 -3 Па·см³/с.
- Электрические характеристики катушки: Все электрические характеристики указаны для стандартной температуры 25°C.
Сценарии применения
6-контактная конфигурация делает этот разъем идеальным для приложений, требующих умеренного количества цепей и эффективного использования пространства:
- Пакеты датчиков и приборов: соединения для многопараметрических датчиков (температуры, давления, положения) в авиационных двигателях, гидравлических системах и системах контроля окружающей среды.
- Интерфейсы системы связи: Компактные интерфейсы для радиооборудования, систем внутренней связи и навигационных средств, требующих нескольких линий сигнала и питания.
- Приводы и системы управления: интерфейсы для электромеханических приводов, средств управления клапанами и небольших моторных приводов в системах военных самолетов.
- Контрольные точки наземной поддержки: компактные многоцепные соединения для портативного испытательного оборудования, диагностических инструментов и интерфейсов обслуживания.
- Компоненты беспилотных систем: критически важные соединения в авионике БПЛА, интерфейсах полезной нагрузки и поверхностях управления, где вес и пространство имеют большое значение.
Использование этого 6-контактного разъема обеспечивает преимущества консолидации цепей по сравнению с несколькими 2-контактными разъемами, сохраняя при этом более простую установку и устранение неполадок по сравнению с альтернативами с более высоким количеством контактов.
Порядок установки и эксплуатации
Выполните следующие важные шаги для правильной установки 6-контактного разъема JY27467T11B98SN:
- Планирование и подготовка системы: просмотрите конфигурацию выводов и убедитесь в совместимости с ответным разъемом военной авиации . Спланируйте прокладку кабеля и проверьте достаточный зазор.
- Подготовка кабеля: используйте соответствующие методы пайки авиационных разъемов или сертифицированные инструменты для обжима всех шести клемм авиационного класса . Внимательно следуйте конкретной 6-контактной схеме подключения.
- Сборка разъема: вставьте шесть оконечных контактов в соответствующие полости корпуса вилки авиационного разъема , убедившись, что каждый из них полностью посажен и правильно ориентирован.
- Операция сопряжения: Совместите шпонку разъема с пазом гнезда. Вставьте и зафиксируйте соединительный механизм серии B до достижения надежной фиксации (слышимый щелчок или твердая остановка).
- Проверка и тестирование: выполните проверку целостности всех шести цепей, проверьте сопротивление изоляции между контактами и проведите функциональное тестирование системы.
Сертификаты и соответствие
Разъем JY27467T11B98SN 6P производится в соответствии с комплексной системой управления качеством, которая соответствует требованиям соответствующих военных и аэрокосмических стандартов и превосходит их. Наши производственные процессы соответствуют принципам основных правил контроля качества армейской авиации , гарантируя, что каждый 6-контактный разъем обеспечивает производительность, отслеживаемость и надежность, необходимые для оборонных приложений.
Параметры настройки
Мы предлагаем возможности настройки для этой платформы с 6-контактным разъемом:
- Конфигурация контактов: пользовательские назначения контактов и смешанные типы контактов в 6-контактной схеме (например, комбинация силовых, сигнальных и коаксиальных контактов).
- Улучшения в области защиты окружающей среды: специальная отделка корпуса, высокотемпературные уплотнения, антикоррозийная обработка и варианты экранирования от электромагнитных помех для конкретных условий эксплуатации.
- Задняя оболочка и кабельный интерфейс: различные компактные конфигурации задней оболочки, варианты под прямым углом и решения для снятия натяжения, адаптированные к установкам с ограниченным пространством.
- Полные кабельные сборки: предварительно собранные жгуты кабелей с 6-контактным разъемом, указанной длины и специальными концевыми заделками на противоположном конце.
- Идентификация и документация: индивидуальная маркировка, цветовая кодировка и предоставление подробной документации по 6-контактному подключению.
Производственный процесс и гарантия качества
Каждый разъем JY27467T11B98SN 6P проходит строгие процессы производства и тестирования. От прецизионной обработки компактных компонентов корпуса до автоматизированной сборки шести терминалов авиационного класса — каждый этап тщательно контролируется. Наша комплексная гарантия качества включает 100% электрические испытания всех шести контактов (целостность, сопротивление изоляции, диэлектрическая прочность), проверку размеров компактной конструкции и экологические испытания производственных образцов. Это гарантирует, что каждый разъем военного типа соответствует самым высоким стандартам производительности и надежности в качестве разъемов авиационного класса в 6-контактных приложениях.
Часто задаваемые вопросы (FAQ)
- Вопрос: Каковы типичные применения 6-контактного разъема по сравнению с разъемами другого количества контактов?
A> 6-контактные разъемы идеально подходят для приложений, требующих нескольких цепей (питание, заземление и несколько сигнальных линий) в компактном корпусе. Они предлагают больше возможностей подключения, чем базовые 2-контактные или 3-контактные военные разъемы, но при этом их проще устанавливать и устранять неполадки, чем разъемы с более высокой плотностью, такие как 7-контактные или 8-контактные системы военных разъемов . - Вопрос: Могут ли все шесть контактов подавать питание или существуют определенные назначения питания/сигнала?
A> Конструкция разъема обеспечивает гибкость в назначении контактов. Хотя все контакты рассчитаны на ток 1 А при 28 В постоянного тока, определенные конфигурации можно настроить. Обычно проектировщики назначают определенные контакты для питания, заземления и сигналов в зависимости от требований своей системы. - Вопрос: Совместим ли этот 6-контактный разъем со стандартными военными методами подключения?
A> Да, JY27467T11B98SN 6P спроектирован так, чтобы быть совместимым со стандартными методами монтажа проводов военной аэрокосмической отрасли, включая соответствующие сечения проводов, требования к экранированию и процедуры установки, указанные в соответствующих военных стандартах. - Вопрос: Какие инструменты рекомендуются для работы с этим 6-контактным разъемом?
A> Мы рекомендуем использовать прецизионные обжимные инструменты, соответствующие размеру контакта, инструменты для вставки/извлечения шестипозиционной вставки и подходящие динамометрические инструменты для соединительного механизма. Мы можем предоставить или порекомендовать соответствующие наборы инструментов. - Вопрос: Каков размер и вес по сравнению с аналогичными 6-контактными разъемами гражданской авиации?
A> Несмотря на компактность, этот 6-контактный разъем военного класса обычно имеет более прочную конструкцию, чем коммерческие аналоги, с дополнительным уплотнением и усилением. Вес оптимизирован для прочности, а не для минимализма, хотя он остается менее 3 граммов, чтобы соответствовать ограничениям по весу в аэрокосмической отрасли.
