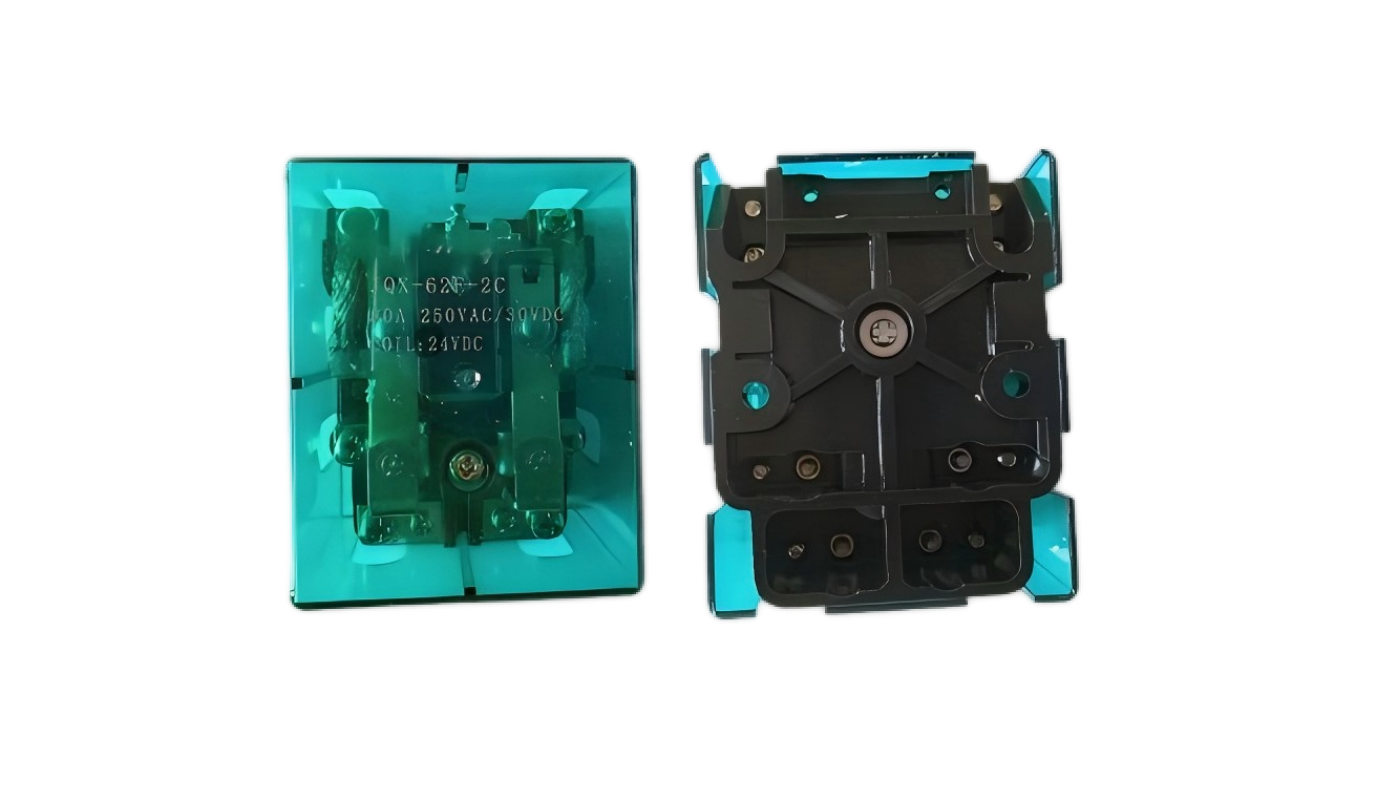

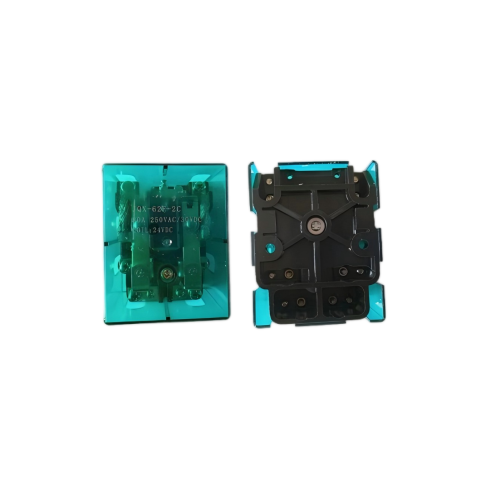

реле высокой мощности JQX-62F-2C

Обзор продукта

Реле высокой мощности JQX-62F-2C — это надежное электромеханическое коммутационное решение, предназначенное для требовательных промышленных, энергетических и автоматических систем. Благодаря конфигурации с двумя контактами 2C (DPDT), это реле обеспечивает надежную изоляцию и управление сильноточными цепями. JQX-62F-2C, являющийся ключевым компонентом комплексного портфолио реле YM, в которое входят промышленные силовые реле , реле для печатных плат , реле с металлической герметизацией и твердотельное реле , обеспечивает превосходную стабильность контактов, низкое энергопотребление и увеличенный электрический срок службы. Он идеально подходит для самых разных применений: от распределения электроэнергии до автомобилестроения и нового энергетического оборудования.

Технические характеристики

По результатам строгих испытаний в стандартных условиях (25°C) реле JQX-62F-2C обладает следующими ключевыми параметрами:

• Модель: JQX-62F-2C (конфигурация DPDT)
• Потребляемая мощность катушки: 0,3–0,43 Вт (сверхнизкая энергия для высокой эффективности)
• Контактная нагрузка и электрический срок службы: резистивная нагрузка: 1 А при 28 В постоянного тока, минимум 100 000 операций; Возможность подачи сигнала низкого уровня: (10–50) мкА при (10–50) мВ в течение 100 000 циклов.
• Контактное сопротивление: начальное ≤50 мОм; После испытания на срок службы ≤200 мОм.
• Время переключения: время действия ≤4 мс; Время отпускания ≤4 мс; Ширина стимулирующего импульса (10-50) мс.
• Диэлектрическая прочность: 500 В (СКЗ) при 50 Гц (нормальное давление); 250 В (среднеквадратичное значение) при 50 Гц (низкое давление).
• Сопротивление изоляции: >500 МОм (стандартно); >50 МОм после испытаний на долговечность.
• Вес: менее 3 граммов (легкий вес для компактных панелей).
• Характеристики уплотнения: Максимальная скорость утечки ≤ 1,0 × 10⁻³ Па·см³/с (доступны герметичные варианты).
• Варианты напряжения катушки: доступны пользовательские напряжения постоянного тока (стандарт: 5 В, 12 В, 24 В, 48 В).

Примечание. Варианты с более высоким током (до 30 А) доступны по запросу. Приведенные выше характеристики представляют собой базовую версию с высоконадежной коммутацией сигналов. Свяжитесь с нашей командой инженеров для получения информации о конфигурациях переключения мощности для тяжелых условий эксплуатации.

Особенности продукта и конкурентные преимущества

1. Конструкция с двумя контактами (2C): Обеспечивает две независимо переключаемые цепи (DPDT), позволяющие управлять несколькими нагрузками или функциями переключения с одной катушки – идеально для сложной логики управления.
2. Сверхнизкое энергопотребление катушки: потребляет всего 0,3–0,43 Вт, что снижает выделение тепла и обеспечивает прямое управление от логических схем (ПЛК, микроконтроллер) без дополнительных драйверов.
3. Высокая скорость переключения: время срабатывания/разблокирования ≤4 мс обеспечивает быструю реакцию защитных блокировок и систем управления в реальном времени.
4. Превосходная стабильность контакта: поддерживает низкое и постоянное сопротивление контакта на протяжении более 100 000 операций, обеспечивая целостность сигнала в критически важных измерительных цепях.
5. Вариант герметичного уплотнения: Скорость утечки ≤10⁻³ Па·см³/с защищает контакты от пыли, влаги и агрессивных сред – подходит для суровых промышленных и военных условий.
6. Широкая совместимость: предназначен для бесперебойной работы с другими компонентами YM, такими как авиационные микропереключатели , гидравлические выключатели и авиационные датчики температуры в интегрированных системах.

Этапы установки и эксплуатации

1. Проверка конфигурации контактов: см. техническое описание клемм катушки (обычно контакты 1–2) и контактных клемм (общие, НЗ, НО для каждого полюса). Убедитесь, что расположение 2C соответствует вашей принципиальной схеме.
2. Монтаж на печатной плате (для версии на печатной плате): Вставьте реле в предварительно просверленные отверстия на печатной плате. Обеспечьте правильную ориентацию. Паять утюгом с контролируемой температурой (≤350°C, <3 секунды).
3. Монтаж на розетке (для втычной версии): используйте совместимую релейную розетку (например, PF083A). Надежно зафиксируйте реле в гнезде до щелчка защелки.
4. Проверка напряжения катушки: подайте номинальное напряжение катушки (например, 24 В постоянного тока) и прислушайтесь к отчетливому щелчку, указывающему на срабатывание якоря.
5. Подключение контактов: Подключите цепь нагрузки к общим (COM) и нормально разомкнутым (NO) или нормально закрытым (NC) контактам, если необходимо. В случае 2C каждый полюс (два отдельных набора контактов) может управлять независимыми нагрузками.
6. Тестирование: подайте напряжение на катушку и проверьте непрерывность между COM и NO; обесточить и проверить непрерывность между COM и NC. Измерьте контактное сопротивление и убедитесь, что оно составляет менее 50 мОм.
7. Интеграция с датчиками. Для систем, требующих обратной связи, объедините реле с авиационным датчиком давления или военным датчиком давления для автоматической защиты.

Сценарии применения

Реле JQX-62F-2C используется в различных отраслях промышленности, где надежная коммутация и изоляция цепей имеют решающее значение:

• Промышленная автоматизация: расширение производительности ПЛК, панели управления двигателями, конвейерные системы и приведение в действие роботизированной руки.
• Распределение и защита электропитания: переключение цепей управления гидравлическим выключателем , систем аварийной остановки и последовательность подачи питания.
• Новые энергетические системы: управление солнечными инверторами, системы управления батареями (BMS) и логика зарядной станции электромобилей.
• Автомобильное и тяжелое оборудование: реле фар, цепи звуковых сигналов (совместимы с военным электронным звуковым сигналом ) и коммутация вспомогательного оборудования.
• Наземная поддержка в аэрокосмической отрасли: маршрутизация сигналов испытательного стенда, управление электромагнитным клапаном авиационного холодного воздуха и переключение приборов.
• Автоматизация зданий: управление заслонками HVAC, контакторы освещения и интерфейсы систем безопасности.

Ценностное предложение для покупателей B2B

• Повышенная надежность системы: электрический срок службы 100 000 циклов и стабильное сопротивление контактов сокращают непредвиденные простои и затраты на техническое обслуживание.
• Энергоэффективная конструкция: потребление катушки менее 0,5 Вт снижает общий бюджет мощности, особенно в установках с батарейным питанием или солнечными батареями.
• Упрощенная конструкция печатной платы: компактная конструкция и стандартное расстояние между контактами позволяют легко интегрировать ее в существующие платы управления наряду с конструкциями реле на печатной плате и автомобильных реле .
• Глобальное соответствие: изготовлено в соответствии с ISO 9001:2015, ожидается получение сертификатов CE и UL (сертификаты доступны по запросу), что упрощает утверждение конечного продукта.
• Техническая поддержка: доступ к команде инженеров YM для получения рекомендаций по конкретному применению, включая настройку напряжения катушки и выбор материала контактов.

Сертификаты и соответствие

Реле JQX-62F-2C спроектировано и изготовлено в соответствии с международными стандартами для промышленного оборудования управления. Наше предприятие работает в соответствии со стандартом менеджмента качества ISO 9001:2015. Реле соответствует:

• МЭК 61810-1 – Электромеханические элементарные реле.
• UL 508 – Промышленное оборудование управления (на рассмотрении)
• RoHS 2011/65/EU – Ограничение использования опасных веществ
• REACH (EC 1907/2006) – Химическое соответствие

Каждое устройство проходит 100% проверку на сопротивление катушки, напряжение срабатывания/отключения, контактное сопротивление и диэлектрическую прочность. Коды отслеживания указаны на корпусе.

Параметры настройки

YM предлагает обширную OEM/ODM-адаптацию серии JQX-62F-2C для удовлетворения конкретных требований применения:

• Напряжение и сопротивление катушки: нестандартное напряжение постоянного тока от 3 В до 110 В или доступны катушки переменного тока.
• Материал контактов: сплав серебра (стандарт), оксид серебра и кадмия (высокий ток) или позолоченный (сигнал низкого уровня).
• Уровень уплотнения: флюсонепроницаемое, моющееся или герметичное уплотнение (≤10⁻³ Па·см³/с).
• Тип клемм: контакты печатной платы, быстроразъемные контакты или винтовые клеммы для монтажа на панели.
• Специальная маркировка: индивидуальная маркировка, специальные номера деталей и упаковка для программ OEM.
• Повышенная защита окружающей среды: защитное покрытие или эпоксидное уплотнение для защиты от экстремальной влажности или вибрации.

Производственный процесс и гарантия качества

1. Входной контроль компонентов: все сырьевые материалы (медная проволока, металлические контакты, пластиковые корпуса) сертифицированы и проверены на соответствие спецификациям.
2. Намотка катушки: Автоматические намоточные машины обеспечивают постоянство витков и натяжение. Каждая катушка проверяется на сопротивление и изоляцию.
3. Сборка контактов и якоря: Точная сборка подвижных и неподвижных контактов, пружины и якоря в условиях чистой комнаты.
4. Герметизация и герметизация: ультразвуковая сварка или герметизация эпоксидной смолой для обеспечения заданного уровня защиты окружающей среды.
5. Калибровка и регулировка: Напряжение срабатывания/выпадания и отслеживание контактов настраиваются в соответствии с ограничениями, указанными в технических характеристиках.
6. 100% функциональное тестирование: каждое реле проверяется на сопротивление катушки, время срабатывания/отключения, контактное сопротивление и электрическую прочность.
7. Выборка жизненного цикла: Статистическая выборка электрического срока службы (100 000 операций) и механического срока службы (10 миллионов операций).
8. Окончательная визуальная проверка и проверка размеров: лазерная маркировка модели и кода даты с последующей упаковкой в ​​антистатические тубы или лотки.
